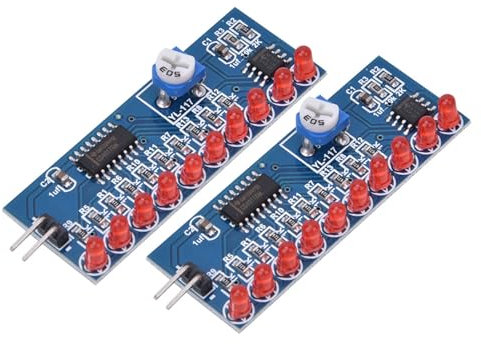

Yuecoom 2 Stück Wasser fließendes Lichtmodul, NE555 + CD4017 LED Chaser Wasser fließendes Lichtmodul DIY Kit Elektronische Schaltung Lauflicht Kit 2 Stück für einen Verkauf

Produktbeschreibung

• Produktzusammensetzung NE555+CD4017 LED-Chaser-Wasserflusslichtmodul, das hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung besteht.
• Beschreibung der Ladeanzeige Wenn C1 mit dem Laden beginnt, ist der 2-Pin des NE555 immer noch auf Low, sodass der Ausgangspin 3 auf High-Pegel liegt. Wenn das Netzteil über R2, R3 und R4 auf 2 3 der Versorgungsspannung aufgeladen wird, ändert sich der Pegel des Ausgangspins 3 von hoch auf niedrig und die interne Entladungsröhre des NE555 wird eingeschaltet. Der Kondensator C1 wird über den 7-Pin von R4, R3 und NE555 entladen. Bis die Spannung an C1 weniger als 1 3 der Versorgungsspannung
• Alternativarbeit Zehn LEDs werden an die 10 Ausgänge des CD4017 angeschlossen. Wenn die 10 Ausgänge des CD4017 unter der Wirkung des Taktsignals abwechselnd hohe Pegel erzeugen, werden D1 D10 nacheinander beleuchtet, um einen Wasserlichteffekt zu erzeugen.
• Vorsichtsmaßnahmen Das Wasserfluss-Lichtmodul passt R4 an, um die Fließgeschwindigkeit des LED-Lichts anzupassen. Der selbsterregte Multivibrator mit NE555 als Kern, das Netzteil lädt den Kondensator C1 über R2, R3, R4.
