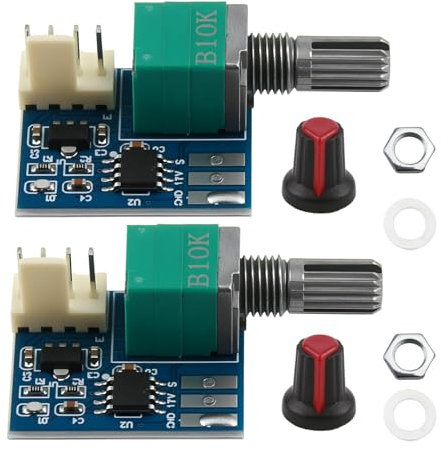

RUNCCI-YUN 1Pack PWM Fan Speed Controller,DC 0-12V 4 Draht 4P PC CPU Fan Speed Controller regler schalter für PC Gehäuse

Produktbeschreibung

• Dies ist ein Vierdraht-PWM-Lüfterdrehzahlregler. Er kann nur 12-V-Vierdraht-Lüfter steuern, die die PWM-Drehzahlregelung unterstützen. Beispielsweise können viele 12-V-Vierdraht-Gehäuse- oder CPU-Lüfter keine 2-3-Draht-Lüfter steuern.
• Wenn sich die Drehzahl des Lüfters ändert und die Einstellrichtung entgegengesetzt ist, bedeutet dies, dass es sich bei dem Lüfter um einen Rückwärtsläufer handelt. Der Einstellpunkt (PF) muss mit Lötzinn kurzgeschlossen werden und die Stromversorgung muss vor dem Betrieb ausgeschaltet werden, um Schäden zu vermeiden! Das kurzgeschlossene PWM-Signal ändert sich mit der Einstellung in die umgekehrte Richtung, und der Rückwärtsläufer kann eine Vorwärtseinstellung realisieren.
• Achten Sie auf die Plus- und Minuspole und die Versorgungsspannung. Nachdem der Netzteillüfter angeschlossen ist, kann er verwendet werden. Das Potentiometer wird gegen den Uhrzeigersinn bis zum Ende ausgeschaltet, und das Ende im Uhrzeigersinn ist die maximale Leistung. Ein separater kleiner einstellbarer Widerstand (Anfangsgeschwindigkeitseinstellung) auf der Platine dient zum Einstellen der Geschwindigkeit der gerade geöffneten Position.
• Verbrauch weniger als 20 mA ohne Lüfter PWM-Signalmodell 0 5 V 25 kHz PWM-Signalausgabebereich 0 % bis 100 % Beginn des PWM-Einstellbereichs 0 % bis 60 % Ausgabeschnittstelle 2510-4P, 2,54 mm Abstand Größe 26 x 20 mm, Knopfschraubenverlängerung 15 mm, Einbauöffnung 7 mm
