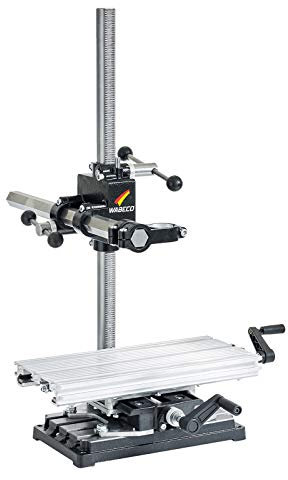

WABECO Bohrständer Fräsständer BF1243 mit 2-Achsen Koordinatentisch K400, 2 Zustellachsen vertikal/horizontal Säule 750 Ausleger 500 mm Made in Germany

Produktbeschreibung

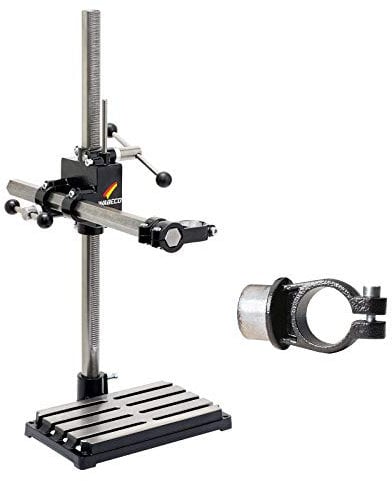

• Maschinenträger - zur Aufnahme von Antriebseinheiten mit Euronorm 43 mm, schwenkbar um 360 mit Arretierung alle 15
• Schwere, robuste Ausführung 750 mm Gesamthöhe Stahl Säule, 500 mm Gesamtlänge Sechskant Stahl Ausleger, Gewicht des Bohrständer Fräsständer 16,7 kg, für Metall-, NE-, Holz- und Kunststoffbearbeitung
• Arbeitsbereiche 500 mm Vertikalweg Z-Achse, 325 mm Querweg Y-Achse
• 2-Achsen Koordinatentisch mit WABECO Bohrständer Fräsständer BF, Anwendungen - 2 weitere Verfahrwege in X- und Y-Achse, zum Fräsen von Rechtecktaschen und Langlöchern, für Reihenbohrungen diagonal in X- und Y-Achse, zum Bohren und Gewindeschneiden komplizierter Bohrbilder, zum Stirnseiten bearbeiten, zum Bearbeiten von Außen- und Innenkonturen, zum Drehen
• Führungsgehäuse mit 2 nachjustierbaren Exzenterrollenführungen, mit Rückholfeder, mit Tiefenanschlag zum Bohren der Werkstücke auf immer exakt die gleiche Bohrtiefe, Z- und Y-Achse mit je 2 Klemmschrauben arretierbar, Vorschubwellen in Z- und Y-Achse mit einstellbarem Skalenring, Ablesegenauigkeit der Skalenringe 1 mm
• Massiver Sechskant Stahl Ausleger Y-Achse - massiver Sechskant Stahl Ausleger 30 mm, aus Vollmaterial, mit eingefräster Verzahnung
• Inklusive 2-Achsen Koordinatentisch K400, Aufspannfläche 400 x 180 mm, Arbeitsbereiche - 320 mm Längsweg X-Achse, 100 mm Querweg Y-Achse, 105 mm Bauhöhe, 3 Nuten in der Aufspannfläche und je 1 Nut in den Längsseiten, Breite der Nuten für 10 mm T-Nutensteine oder M10 Sechskantschrauben, Trapezgewindespindeln in X- und Y-Achse aus Stahl Steigung 4 mm Spindelspiel nachjustierbar, einstellbare Skalenringe in X- und Y-Achse, Ablesegenauigkeit der Skalenringe 1 mm, Prismenführungen in X- und Y-Achse nachjustierbar
